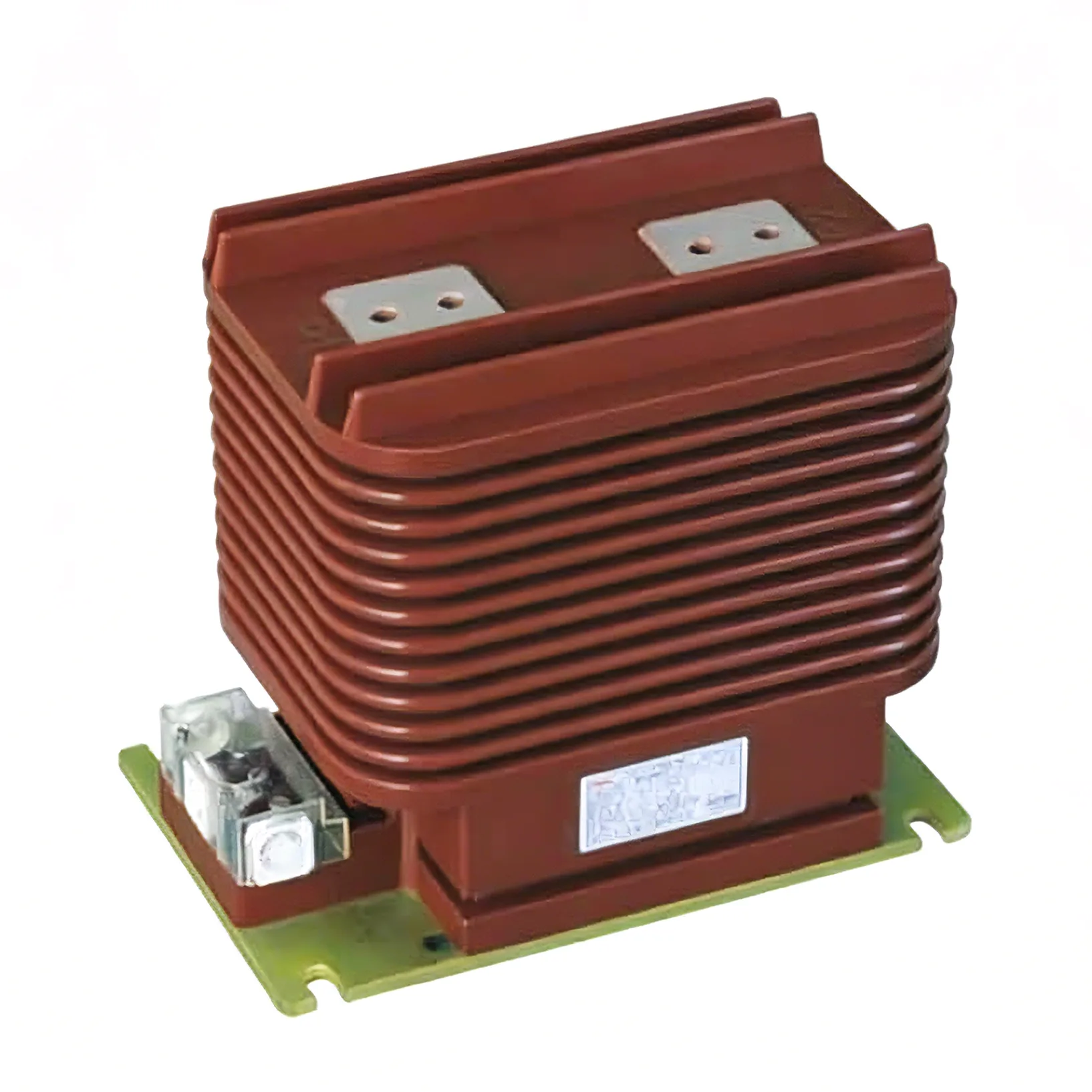

24 kV stroomtransformator

De door Youbian vervaardigde 24 kV-stroomtransformator is een belangrijk onderdeel van schakelapparatuur voor binnenshuis. Als u binnenschakelapparatuur gebruikt, is ons product zeker geschikt voor u en speelt het een cruciale rol in moderne elektrische systemen. Het meet niet alleen de stroom, maar moet ook belangrijke taken uitvoeren, zoals energiemonitoring en het garanderen van de soepele werking van beveiligingsrelais in eenfasige en driefasige AC-systemen.

Functies

Naast diëlektrische eigenschappen heeft epoxyhars ook een uitstekende mechanische sterkte. Dit materiaal heeft een hoge treksterkte, wat betekent dat de 24 kV-stroomtransformator aanzienlijke mechanische belasting kan weerstaan ​​zonder vervorming of breuk. Dit biedt stabiele hulp bij het beschermen van de interne componenten van de stroomtransformator tegen externe krachten en trillingen.

Gietstukken van epoxyhars worden gemaakt door epoxyhars in mallen te gieten, wat een zeer veilige isolatie voor stroomtransformatoren oplevert. Het gietproces zorgt ook voor een uniforme en naadloze isolatielaag, waardoor elektrische storingen en lekkage effectief worden voorkomen. Bovendien blokkeert isolatie omgevingsfactoren zoals vocht, stof en chemicaliën, waardoor de bescherming van interne componenten verder wordt verbeterd. Deze productiemethode garandeert de kwaliteit en betrouwbaarheid van de gietstukken, waardoor het een van de meest gebruikte isolatiematerialen in de energie-industrie is.

Koperdraden worden vaak gebruikt in de wikkelingen van 33kV-stroomtransformatoren. Deze materialen hebben een hoge geleidbaarheid en mechanische duurzaamheid en kunnen stroomsignalen efficiënt overbrengen terwijl ze operationele stress weerstaan.

Naast hun functionaliteit staan ​​de 33kV stroomtransformatoren van Youbian ook bekend om hun toewijding aan kwaliteit en innovatie. Het integreert geavanceerde functies, ondergaat strenge tests en voldoet aan de industrienormen.

Details

Het ontwerp van stroomtransformatoren wordt gebruikt voor het meten en beveiligen van intern geïnstalleerde hoogspanningsdistributiefaciliteiten

De waarde van de secundaire stroom is 5A of 1A, die kunnen worden gecombineerd. Het nauwkeurigheidsniveau van het meetcircuit is 0,2S, 0,2, 0,5S, 0,5, 1, 3 en de nauwkeurigheid van het beveiligingscircuit is 5P, 10P en PS. De transformator voldoet aan het vereiste nauwkeurigheidsniveau binnen het bereik van 25% tot 100% van de nominale belasting.

Beperk de werkstroom tot 120% van IN. Volgens de overeenkomst tussen de fabrikant en de klant kunnen andere waarden worden opgegeven, zoals 200% IN.

CT is uitgevoerd als een transformator met enkele of meerdere primaire wikkelingen. De nieuwste opbouw van deze 24 kV-stroomtransformatoren maakt het schakelen aan de secundaire zijde, maar ook aan de primaire zijde mogelijk. De hoofdschakelaar kan eenvoudig worden geïnstalleerd door twee jumpers met twee M12-schroeven op de schakeling aan te sluiten.

Het ontwerp van een 24 kV-stroomtransformator wordt gebruikt voor het meten en beveiligen van intern geïnstalleerde hoogspanningsdistributiefaciliteiten.

De waarde van de secundaire stroom is 5A of 1A, die kunnen worden gecombineerd. Het nauwkeurigheidsniveau van het meetcircuit is 0,2S, 0,2, 0,5S, 0,5, 1, 3 en de nauwkeurigheid van het beveiligingscircuit is 5P, 10P en PS. De transformator voldoet aan het vereiste nauwkeurigheidsniveau binnen het bereik van 25% tot 100% van de nominale belasting.
