Kenmerken van de huidige transformator.

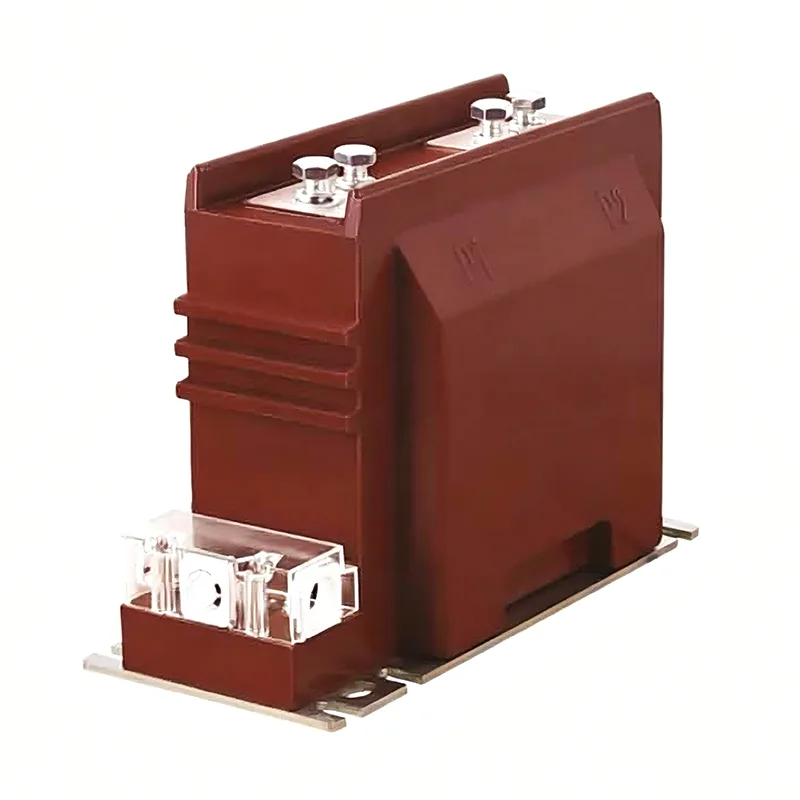

A huidige transformatoris een elektrisch apparaat dat werkt op basis van het principe van elektromagnetische inductie. Het wordt voornamelijk gebruikt om de grote stroom in het voedingssysteem proportioneel om te zetten in een kleinere stroom, om meting, bescherming en controle te vergemakkelijken.

1. Werkingsprincipe en structurele kenmerken

Elektromagnetisch inductieprincipe: de stroomtransformator verbindt de primaire wikkeling (met minder windingen) in serie in het te meten circuit, en de secundaire wikkeling (met meer windingen) is verbonden met de meet- of beveiligingsapparatuur om proportionele conversie van stroom te bereiken.

Geschatte kortsluitingsstatus: De secundaire zijde is meestal verbonden met instrumenten of relais met lage impedantie en werkt in een toestand die dicht bij kortsluiting ligt om de nauwkeurigheid van de stroomoverdracht te garanderen.

2. Elektrische isolatie en veiligheid

Hoogspanningsisolatie: Hoogspanningssystemen worden via transformatoren geïsoleerd van de meetinstrumenten om de operators en apparatuur tegen schade te beschermen.

De secundaire zijde mag geen open circuit hebben: Als de secundaire zijde een open circuit heeft, kan dit leiden tot hoogspanningsgevaren, waardoor de apparatuur kan worden beschadigd of de persoonlijke veiligheid in gevaar kan worden gebracht. Daarom is het noodzakelijk ervoor te zorgen dat het secundaire circuit altijd gesloten is.

3. Meet- en beveiligingsfuncties

Elektrische stroomtransformator voor meting: Wordt gebruikt voor nauwkeurige metingen binnen het normale stroombereik. Veel voorkomende nauwkeurigheidsgraden zijn 0,2, 0,5 en 1 niveau, enz.

Beschermende stroomtransformator: Biedt foutstroominformatie bij foutomstandigheden, zoals 5P- en 10P-niveaus, met een hoge nauwkeurigheidsgrensfactor en anti-verzadigingsvermogen.

4. Classificatie en typediversiteit

Op functie: verdeeld in twee categorieën: meettype en beveiligingstype.

Per isolatiemedium: inclusief droog type, gegoten type, in olie ondergedompeld type en gasgeïsoleerd type.

Volgens de installatiemethode: zoals doorvoertype, pijlertype, hulstype en railtype.
