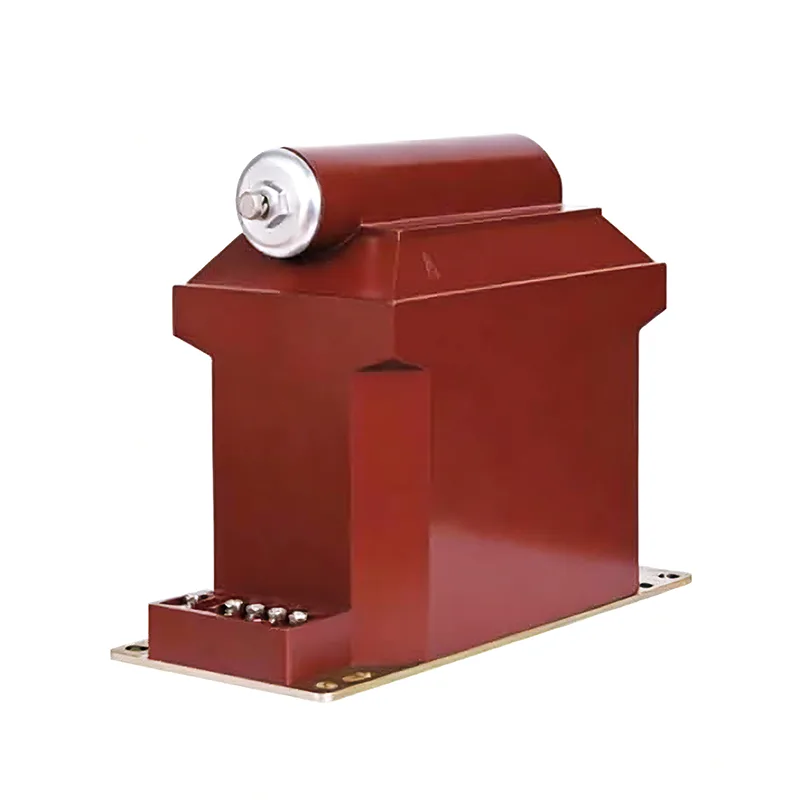

33 kV spanningstransformator

De duurzame 33 kV-spanningstransformator van Youbian maakt gebruik van speciale wikkel- en afschermingstechnieken voor de primaire en secundaire spoelen om de spanningsverdeling te verbeteren. Elke spoel is zorgvuldig geïsoleerd met polyesterfilm om een ​​hoog diëlektricum tussen de lagen te bieden. Monteer de voltooide wikkelstructuur en de ijzeren kern met dubbele ring op het steunframe.

Voorzorgsmaatregelen

1. Voordat de 1,33 kV-spanningstransformator in gebruik wordt genomen, moet deze worden getest en geïnspecteerd volgens de aangegeven punten in de regelgeving. Bijvoorbeeld polariteitsmeting, verbindingsgroep, schudden van isolatie, nucleaire fasevolgorde, enz.

2. De bedrading van de spanningstransformator moet de juistheid ervan garanderen. De primaire wikkeling moet parallel worden aangesloten op het geteste circuit en de secundaire wikkeling moet parallel worden aangesloten op de spanningsspoel van het aangesloten meetinstrument, relaisbeveiligingsapparaat of automatisch apparaat. Tegelijkertijd moet aandacht worden besteed aan de juistheid van de polariteit.

3. De capaciteit van de belasting aangesloten op de secundaire zijde van de 33 kV-spanningstransformator moet geschikt zijn, en de belasting aangesloten op de secundaire zijde van de spanningstransformator mag de nominale capaciteit niet overschrijden, anders zal dit de fout van de transformator vergroten en het moeilijk maken om meetnauwkeurigheid te bereiken.

4. Aan de secundaire zijde van de 4,33 kV-spanningstransformator is kortsluiting niet toegestaan. Vanwege de kleine impedantie in de spanningstransformator zal er bij kortsluiting in het secundaire circuit een grote stroom ontstaan, die de secundaire apparatuur zal beschadigen en zelfs de persoonlijke veiligheid in gevaar zal brengen. Spanningstransformatoren kunnen worden uitgerust met zekeringen aan de secundaire zijde om zichzelf te beschermen tegen schade veroorzaakt door kortsluiting aan de secundaire zijde. Waar mogelijk moeten ook zekeringen aan de primaire zijde worden geïnstalleerd om te voorkomen dat het hoogspanningsnet de veiligheid van het primaire systeem in gevaar brengt als gevolg van fouten in de hoogspanningswikkeling of de voedingsdraden van de transformator.

5. Om de veiligheid van mensen bij contact met meetinstrumenten en relais te garanderen, moet de secundaire wikkeling van de spanningstransformator een aardingspunt hebben. Omdat na aarding, wanneer de isolatie tussen de primaire en secundaire wikkelingen beschadigd is, kan worden voorkomen dat hoogspanning de persoonlijke veiligheid van instrumenten en relais in gevaar brengt.

6. De secundaire zijde van de spanningstransformator mag niet worden kortgesloten.

Voor isolatie en bescherming wordt het onderdeel automatisch onder vacuüm gegoten in hydrofobe cycloalifatische epoxyhars (HCEP). HCEP-materiaal heeft een uitstekend boogtraject, ozon- en ultravioletbestendigheid, terwijl de fysieke sterkte behouden blijft. De hydrofobe oppervlakte-eigenschappen van HCEP zorgen voor zeer betrouwbare prestaties in vochtige, vochtige of vervuilde omgevingen.

Kan worden gebruikt voor 35KV-distributielijnen, kolenmijnen, energiecentrales, spoorwegen en fabrieken.

De 33 kV-spanningstransformator voldoet strikt aan IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13。

sollicitatie

Spoorwegen; Kolenmijnen; Energiemeter; energiecentrale; Elektrische energiemeter; Elektriciteitscentrale; Middenspanningsschakelaars; Olie- en gasbedrijven; Stroomverdeelkast; Stroomverdeelsysteem; Luchtgeïsoleerde kast; Ringnetwerkkast; Meetinstrument; Elektriciteitsbureau; Middenspanningskwaliteitsanalysator; Industriële en mijnbouwbedrijven;

functie

Gewicht: 50 kg;

Levensduur: 30 jaar;

Materiaal: epoxyhars (HCEP);

Nominale spanning tot 36 kV;

Nauwkeurigheidsniveau: 0,2 0,5 6P 3P;

33KV 35KV 36KV binnentoepassing;

Ontwerp met enkelpolige spanningstransformator;

Beperkt thermisch vermogen (VA): 300VA/600VA;

Redelijke structuur, stevige structuur;

Nominale spanningsverhouding: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Nominaal basisisolatieniveau (BIL) tot 200 kV;

Uitstekende kortsluit- en hittebestendigheid;
