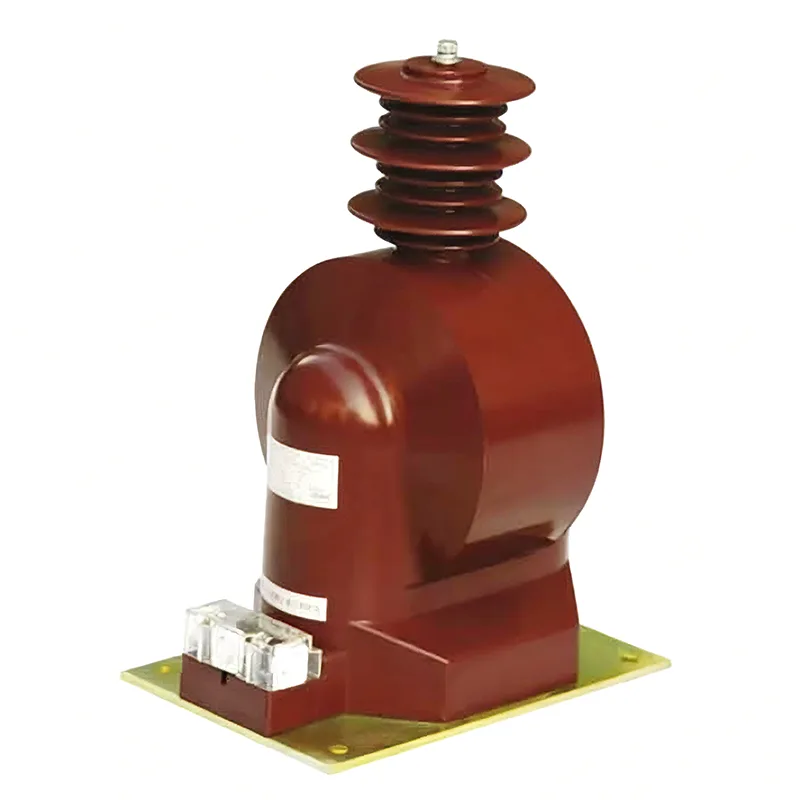

Als fabrikant van hoogwaardige 35 kV spanningstransformatoren kan Youbian er voor kiezen om spanningstransformatoren in onze fabriek aan te schaffen wanneer u moeite heeft met kiezen of besluiteloos bent. Wij zijn een fabrikant met jarenlange ervaring, complete uitrusting en een team dat alle problemen voor u oplost.
In olie ondergedompelde spanningstransformatoren zijn onderverdeeld in eentraps- en serie-eentrapstypen. Het eentrapstype kan worden gebruikt voor spanningsniveaus van 220 kV en lager, terwijl het serietype kan worden gebruikt voor alle spanningsniveaus van 66 kV en hoger. De primaire en secundaire wikkelingen van het eentrapstype zijn op een gemeenschappelijke ijzeren kern gewikkeld, waarbij de isolatie niet is gegradueerd, en energieconversie wordt bereikt door middel van magnetische koppeling. Het cascadetype bestaat uit meerdere primaire wikkelingen met hetzelfde aantal windingen, gemonteerd op dezelfde ijzeren kern met de helft van het aantal wikkelingen, van boven naar beneden gerangschikt en verbonden tussen hoogspanning en aarde.
De SF6 gasgeïsoleerde spanningstransformator bestaat uit een behuizing, isolatiehuls, ijzeren kern, primaire en secundaire wikkelingen en installatieaccessoires. De primaire wikkeling heeft doorgaans een pagodevormige, gelaagde wikkeling en wordt trapsgewijs gewikkeld. De secundaire wikkeling is een gelaagde wikkeling, dicht bij de ijzeren kern gewikkeld, die meestal een eenfasige gelamineerde ijzeren kern met dubbele kolommen is. SF6 gasgeïsoleerde spanningstransformatoren kunnen worden gekoppeld aan GIS of worden gebruikt als onafhankelijke SF6 gasgeïsoleerde spanningstransformatoren.
1) Enkelfasige bedrading wordt vaak gebruikt in systemen met hoge aardstroom om te bepalen of er geen spanning of synchronisatie in de lijn is. Beide fasen kunnen worden aangesloten, maar een ander criterium is het gebruik van de overeenkomstige fase van de busspanning.
2) Een spanningstransformator die tussen twee spanningsfasen is aangesloten, wordt voornamelijk gebruikt in aardingssystemen met kleine stroomsterkte om te bepalen of de lijn spanningsloos of synchroon is, omdat kleine aardingsstroomsystemen eenfasige aarding mogelijk maken. Als er slechts één enkelfasige naar aarde-spanningstransformator wordt gebruikt en de spanningstransformator zich precies in de aardingsfase bevindt en de gemeten aardspanning van die fase nul is, is het onmogelijk om te verifiëren of de lijn spanningsloos is. Als dit verkeerd wordt ingeschat, kan dit een niet-synchrone sluiting veroorzaken
1) De secundaire zijde van de 35 kV-spanningstransformator mag tijdens gebruik niet open zijn. Bij het demonteren van instrumenten of relais tijdens gebruik dient de secundaire zijde vooraf kortgesloten te worden. Tijdens de installatie moet de bedrading betrouwbaar zijn en mogen er geen zekeringen aan de secundaire zijde worden geïnstalleerd;
2) De secundaire zijde moet aan één uiteinde geaard zijn. Voorkom schade aan de isolatie aan de primaire en secundaire zijde en voorkom dat hoogspanning de secundaire zijde binnendringt, waardoor de veiligheid van personen en apparatuur in gevaar komt;
3) Let bij de bedrading op de polariteit. De polariteitsklemmen aan de primaire en secundaire zijde van de stroomtransformator worden aangegeven met letters.
4) De primaire zijde is in serie geschakeld in het circuit en het relais of meetinstrument aan de secundaire zijde is in serie geschakeld.
