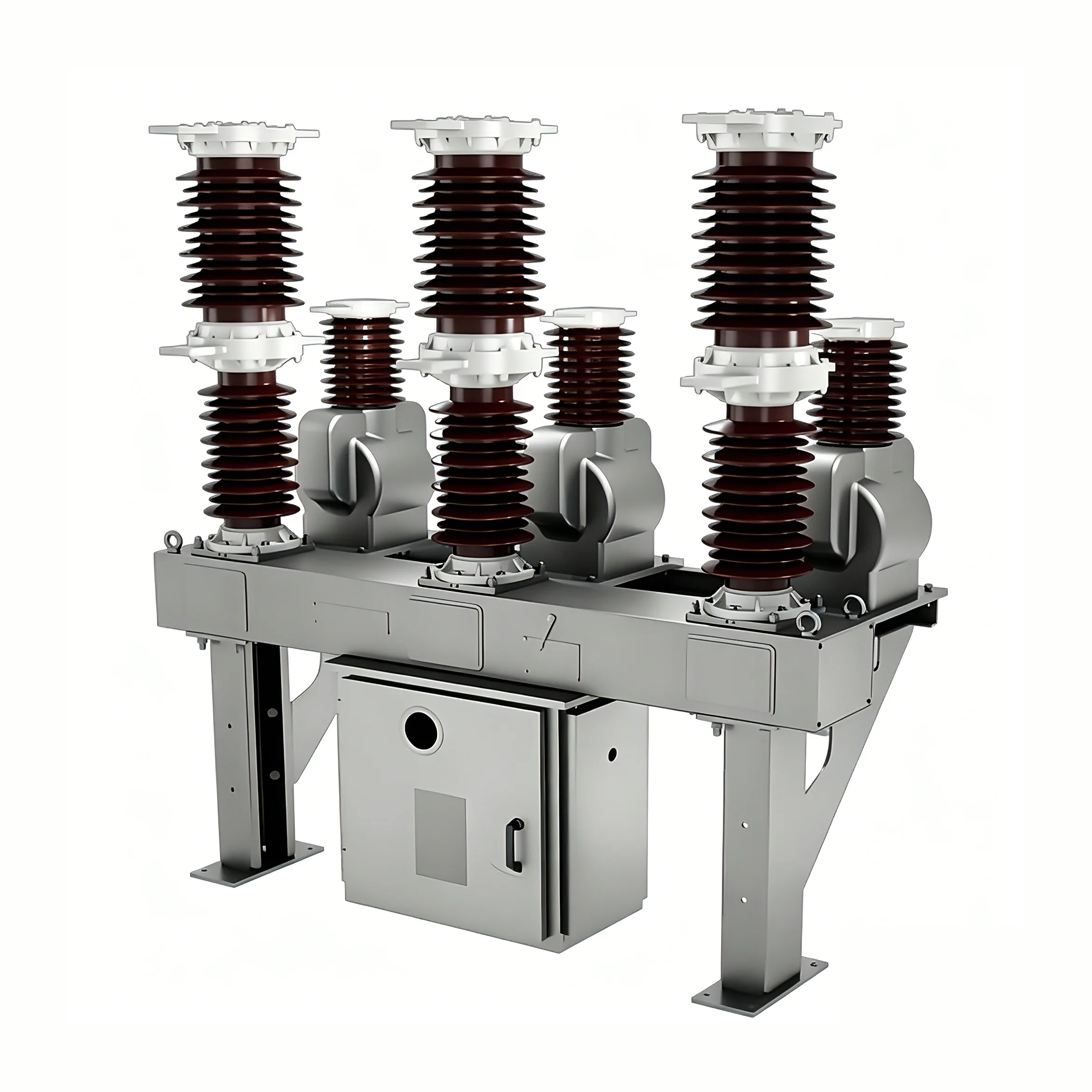

40,5 kv schakelaarhersluiter

40,5 kv-schakelaar (hierna "stroomonderbreker" genoemd) is een nieuwe generatie vacuümstroomonderbrekers voor buiten, ontwikkeld door Youbian door geavanceerde buitenlandse technologie te introduceren en deze te combineren met de kenmerken van de Chinese energie-industrie. Wordt voornamelijk gebruikt voor buitendistributiesystemen van 10-35 kV in stedelijke en landelijke elektriciteitsnetten. Gecombineerd met de toepassing van belastingsstroom, overbelastingsstroom en kortsluitstroom kan het ook in andere soortgelijke situaties worden gebruikt.

werkomgeving

Omgevingstemperatuur: -40 ℃ tot 85 ℃

Dagelijks temperatuurverschil: 25 ℃

Hoogte: ≤ 2000m

Windsnelheid niet hoger dan 35 m/s

Geen normale intensiteitsvibratie

Er mogen geen sterk corrosieve gassen of media (zoals zuren, logen, slib, enz.)

Vervuilingsniveau: IV

Oplaadtemperatuur: -40 ℃ tot 85 ℃

Functies

40.5kv schakelaarhersluiter is een verbeterd ontwerpproduct dat voldoet aan ANSI/IEC-normen, uitgerust met een magnetische actuator, aan/uit-apparaat (RCWE-type ACR heeft geen handmatig sluitapparaat), 3 stroomsensoren, maximaal 3 spanningssensoren en meer functies zoals beschermingscurve (programmeerbaar), coördinatielogica (programmeerbaar), programmeerbaar communicatieprotocol, pc-software, APP-besturingstool, enz., en maakt gebruik van de RWK352-controller.

De 40,5kV-schakelaarhersluiter is een solide geïsoleerde hersluiter gecoat met siliconenrubber en maakt geen gebruik van SF6-gasafdichting. Deze hersluiter heeft een hoge kruipafstand en een hoger isolatieniveau, geschikt voor systemen tot 42 kV-niveau, BIL200 kV.

De 40,5 kV-schakelaarhersluiter is ontworpen voor driefasige AC 50/60 Hz, met een nominale spanning van 40,5 kV, en is geschikt voor hoogspanningsschakelapparatuur buitenshuis. Hoofdzakelijk gebruikt in stedelijke en landelijke elektriciteitsnetten, onderstations en distributiesystemen van industriële en mijnbouwbedrijven, voor het onderbreken van belastingsstroom, overbelastingsstroom en kortsluitstroom. Vanwege de bijzondere prestaties van vacuümvermogenschakelaars zijn ze bijzonder geschikt voor toepassingen die veelvuldig gebruik en olievrije aanpassingen vereisen.

Dit model stroomonderbreker maakt gebruik van een driefasige gescheiden poolstructuur om ervoor te zorgen dat eenfasige fouten geen driefasige kortsluiting veroorzaken. De vacuümboogbluskamer bevindt zich in de isolatiehulzen van elke fase, waardoor het risico op kortsluitfouten als gevolg van condensatie wordt geëlimineerd. De externe isolatie van de 40,5 kv-schakelaar is gemaakt van geïmporteerd epoxyhars- of siliconenrubbermateriaal voor buiten, dat uitstekende hydrofobiciteit en aangroeiwerende prestaties heeft, waardoor het geschikt is voor buitenomgevingen met hoge weerbestendigheidseisen en zware bedrijfsomstandigheden. De stroomonderbreker heeft een compacte algehele structuur, neemt een klein oppervlak in beslag, is licht van gewicht en eenvoudig te installeren. De binnenkant van de doos is gevuld met transformatorolie, maar bevat geen zwavelhexafluoridegas, wat voldoet aan de eisen van olievrije transformatie en milieubescherming.

Productnormen

Deze stroomonderbreker voldoet aan de volgende normen: GB1984: Hoogspanningsstroomonderbrekers; GB/T11022: Algemene technische vereisten voor hoogspanningsschakelapparatuur en besturingsapparatuur; JB3855:3,6~40,5kV AC-vacuümstroomonderbreker voor buitengebruik DL/T403:12~40. Technische specificaties voor het bestellen van 5kV AC-hoogspanningsvacuümstroomonderbrekers IEC56: AC-hoogspanningsstroomonderbrekers
