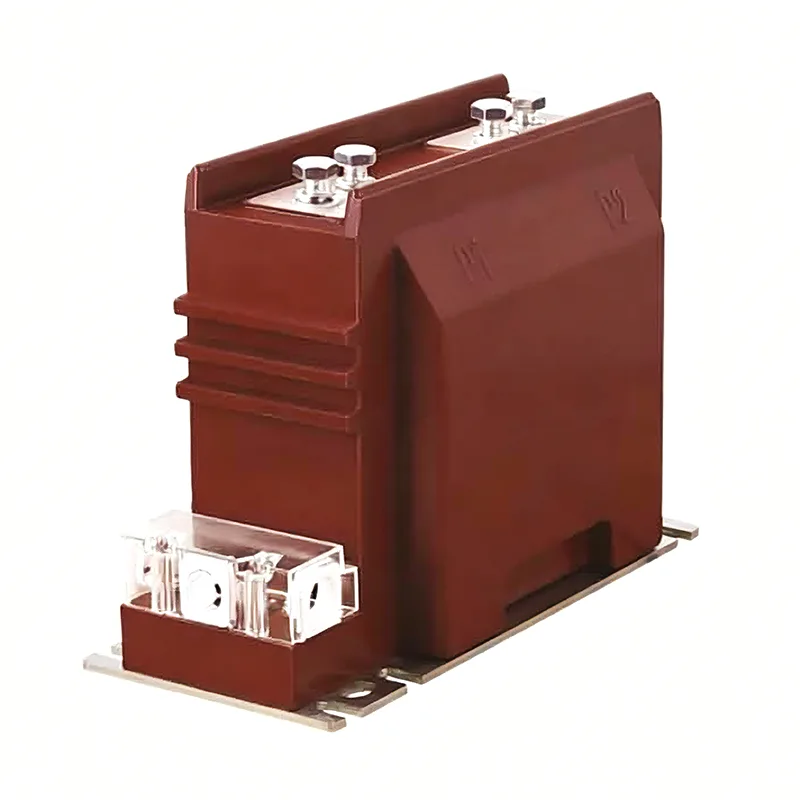

11 Kv stroomtransformator

Youbian's hoogwaardige 11 Kv stroomtransformator speelt een rol bij stroomconversie en elektrische isolatie. De stroomsterkte bij energieopwekking, transformatie, transmissie, distributie en verbruik varieert enorm, variërend van enkele ampère tot tienduizenden ampère. Voor het gemak van meting, bescherming en controle is het noodzakelijk om te converteren naar een relatief uniforme stroom. Bovendien is de spanning op de lijn over het algemeen hoog en is directe meting zeer gevaarlijk. Dahu Electric nodigt u van harte uit in onze fabriek om de nieuwste, best verkochte, betaalbare en hoogwaardige 11 kV-stroomtransformatoren te kopen. Wij kijken ernaar uit om met u samen te werken.

11 Kv stroomtransformatormodel

Eerste letter: L - stroomtransformator

Tweede letter: A - door muurstijl; Z-stijl type; M-railtype; D - Enkelvoudig doordraaitype; V - omgekeerde structuur; J - Nulreeks

Voor aardingsdetectiedoeleinden; W - Anti-vervuiling; R - Type met kale wikkeling

Derde letter: Z - giettype van epoxyhars; C - Keramische isolatie; Q - Gasgeïsoleerd medium; W - Speciaal voor microcomputerbeveiliging

Vierde letter: B - met beschermingsniveau; C - Differentiële bescherming; D-D-niveau; Q - Verbeterd type; J - Verbeterde ZG

Vijfde cijfer: serienummer van het product op spanningsniveau

Selectiebasis

nominale spanning

De nominale spanning van de stroomtransformator moet groter zijn dan de nominale spanning van de installatiepuntlijn.

transformatie verhouding

Iedereen zou de huidige IC moeten berekenen op basis van een belasting en de huidige transformatorverhouding moeten kiezen. Er zijn verschillende specificaties voor de nominale stroomverhouding van de primaire zijde van stroomtransformatoren (zoals 20, 30, 40, 50, 75, 100, 150, 2 × a/C), en de nominale stroom van de secundaire zijde is meestal 1A of 5A. Onder hen geeft 2 × a/C aan dat er twee stroomverhoudingen zijn voor hetzelfde product, wat kan worden bereikt door de bedradingsmethode van de verbindingsstukken van het product te veranderen. Bij serieschakeling is de stroomverhouding a/c, en bij parallelschakeling is de stroomverhouding 2 × a/C. Over het algemeen moet de selectie van de stroomconversieverhouding voor het meten van stroomtransformatoren ervoor zorgen dat hun nominale stroom I1n niet minder is dan de belastingsstroom in de lijn (d.w.z. het berekende IC). Als de belastingberekeningsstroom in de lijn 350 A bedraagt, moet de conversieverhouding van de stroomtransformator worden geselecteerd als 400/5. Om te voldoen aan de nauwkeurigheidseisen van de 11 Kv-stroomtransformator die wordt gebruikt voor bescherming, kan de transformatieverhouding groter worden geselecteerd.

Het principe van nauwkeurigheidsniveauselectie: het nauwkeurigheidsniveau van de stroomtransformator die wordt gebruikt voor facturering en meting mag niet lager zijn dan 0,5 niveau; De ampèremeter die wordt gebruikt om de grootte van de belastingsstroom in elk inkomend en uitgaand circuit te controleren, moet stroomtransformatoren op niveau 1,0-3,0 gebruiken. Om ervoor te zorgen dat de nauwkeurigheidsfout de gespecificeerde waarde niet overschrijdt, wordt de secundaire belasting (voltampère) van de stroomtransformator in het algemeen geverifieerd en is de secundaire belasting S2 van de transformator niet groter dan de nominale belasting S2n, zodat de geselecteerde nauwkeurigheid kan worden gegarandeerd. Formule voor nauwkeurigheidsverificatie: S2 ≤ S2n.
